大屏控制器是監控系統中的重要顯示設備，能夠在多個顯示終端上同時顯示多個動態畫面，主要用于大屏幕拼接顯示系統，是系統的核心顯示控制設備。下面成都監控安裝帶大家來了解下大屏控制器如何安裝！
1、大屏控制器組成
大屏控制器由機箱、輸入板和輸出板三個部分組成。
2、大屏控制器安裝
安裝主控板：插槽有絲印M表示main主控板，用于插主控板。

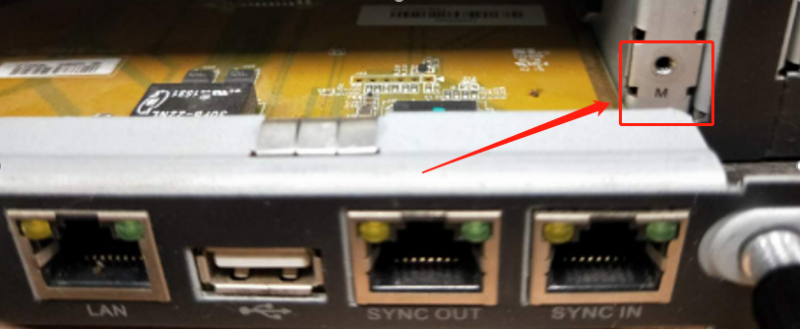

主控槽位標記

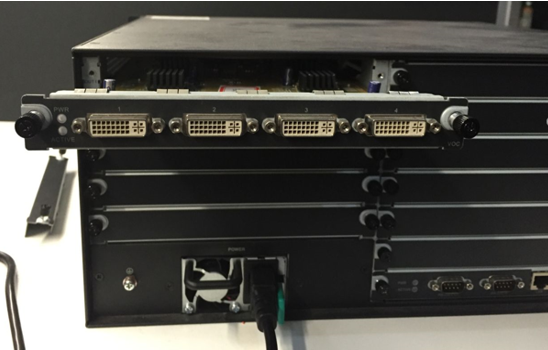

對準槽位插入主控板
主控板安裝

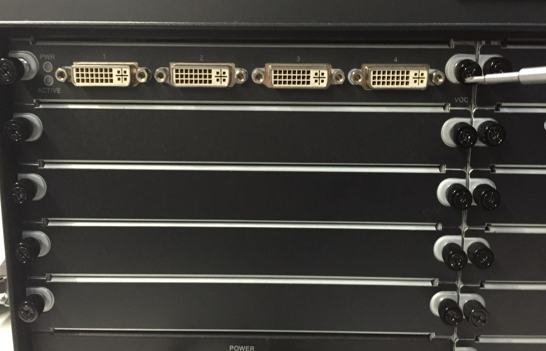

插緊主控板后，用螺絲刀擰緊兩邊螺絲
主控板安裝完成

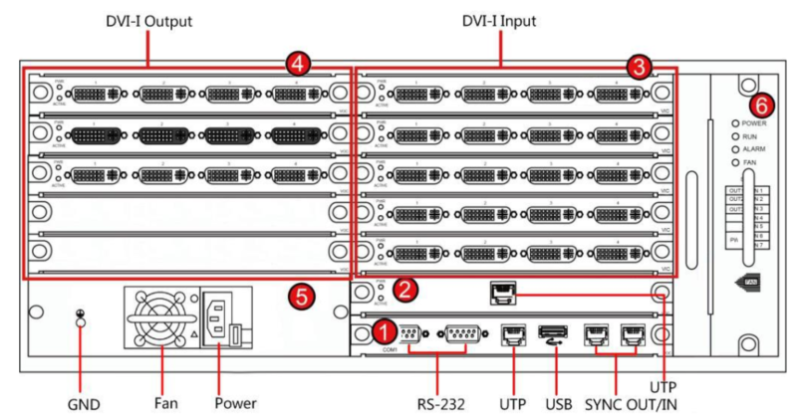

設備外觀后側及說明
注： （1）從機箱的后方觀看，機箱的槽位分左右兩列，左邊一列插輸出板，右邊一列插輸入板和解碼板，槽位旁邊絲印也有IN和OUT的指示。若配單選配了“網絡解碼板”請插輸入端。
（2）主控板的UTP網口要接入本地交換機，若現場配了網絡解碼板，解碼板的網口也要接入本地交換機，最后，設備啟動正常后，進入配置模式。
3、大屏控制器接地處理 設備接地防止雷擊靜電、保護人身安全、信號干擾等；按照要求對設備進行接地處理。

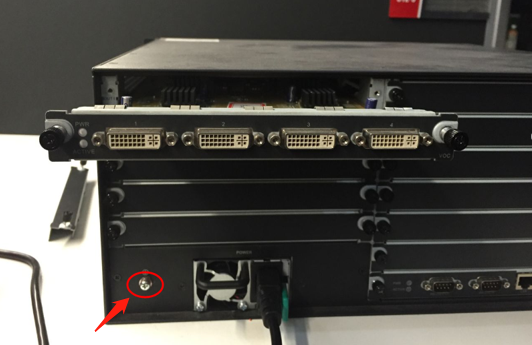

設備接地端子
4、設備上電 接線連接成功后，設備上電，觀察指示燈情況，狀態指示燈顯示正常，即表示連接成功。

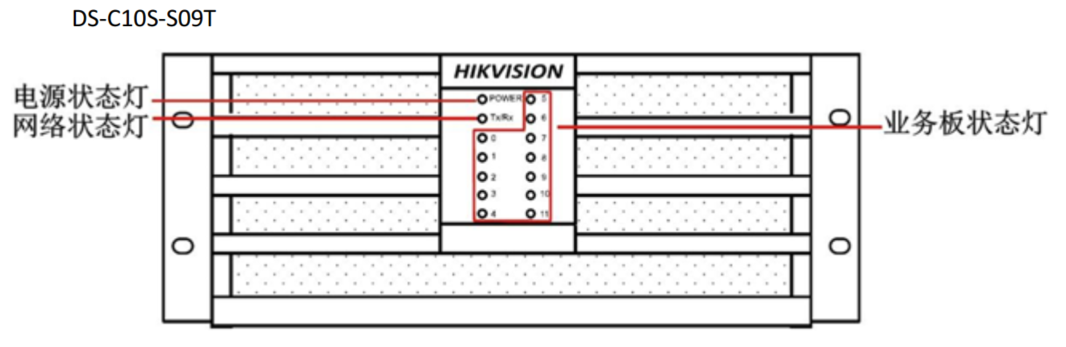

設備外觀前側
以上是成都監控安裝分享的大屏控制器安裝流程，大家學會了嗎？不管是大屏控制器還是監控系統的其他設備，都需要專業的人員來操作，需要的朋友可以聯系在線客服咨詢，更多監控系統安裝教程，請繼續關注慧翼科技。
