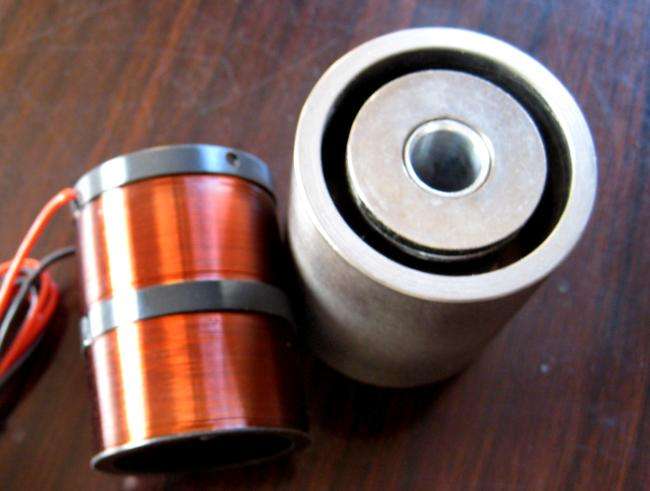

音圈是通過音頻電流的線圈，是電動式揚聲器振動系統的重要組成部分，也可以說是揚聲器的心臟。音圈的性能會影響揚聲器的聲壓頻率特性，聲壓級，阻抗曲線、失真、瞬態特性、揚聲器參數、音質等，特別是關系揚聲器的承受功率和壽命。正像心臟疾病的致命因素一樣，揚聲器的損壞往往是從音圈開始的。

怎么計算音響系統的音圈？

1) 音圈圈數=直流電阻×1000000÷3.14÷(音圈內徑) ÷線徑阻抗

2) 音圈卷幅=圈數×線徑的最大外徑÷音圈層數+(系數×線徑最大外徑)

(當線徑是銅線時,系數是1.5倍;當線徑是CCAW,系數是1.2)

3) 音圈最大外徑=線徑的最大外徑×2×音圈層數+2×BOBBIN厚度+音圈內徑+系數

(當層是小于或等于二層時,系數是0.1;大于二層,系數為0)

4) 音圈繞線重量=直流電阻×1000÷線徑阻抗×線徑比重(單位:克)

5) 扁線的計算公式與上公式相同,但其中的變化是:計算卷幅與最大外徑隨著扁線是立繞或是平繞有一些差別，分別如下:

1)音圈卷幅=圈數×扁線厚度徑的最大外徑÷音圈層數

2)音圈最大外徑=扁線寬度徑的最大外徑×2×音圈層數+2×BOBBIN厚度+音圈內徑

1)音圈卷幅=圈數×扁線寬度徑的最大外徑÷音圈層數

(當線徑是銅線時,系數是1.5;當線徑是CCAM,系數是1.2)

2)音圈最大外徑=扁線厚度徑的最大外徑×2×音圈層數+2×BOBBIN厚度+音圈內徑+0.1

6) 音圈BOBBIN重量的計算公式:

BOBBIN重量=BOBBIN長度×BOBBIN高度×BOBBIN厚度÷1000×BOBBIN比重(單位:克)

7) 補強紙重量與BOBBIN重量計算方式相同。

以上公式中:

線徑阻抗、線徑比重、線徑的最大外徑、BOBBIN比重均參照相關附表。

舉例：音圈規格為：25.4×22×3.6×0.19×ASV/0.07二層

圈數=3.6×1000000÷3.14÷25.4÷640.6=70.5

卷幅=70.5×0.221÷2+0.221×1.5=8.1

外徑=0.221×2×2+2×0.07+25.4+0.1

線重=3.6×1000÷640.6×0.26=1.46

BOBBIN重=25.4×3.14×22×0.07÷1000×2.73=0.34

需要的朋友們可以參考一下喲！
