本產品為專業太陽能智慧供電管理模塊，具有多路輸入并用特點。在單套太陽能供電系統不足情況下，可配多套太陽能供電系統，為設備提供穩 定可靠的電量輸出，廣泛應用于高速公路，輸油管道，輸電線路，環境治理，水源保護，森林防火等場景。
● 多路獨立太陽能供電系統經過控制模塊，實現均衡放電，最多接入 4 路。
● DC12V 輸入電壓。輸出 DC12/24V 兩種工作模式,方便使用在各種監控設備上。
● 輸入電壓 9V~15V 之間可設,單路最大輸入電流 6A。
● 太陽能供電系統并聯輸入互不干擾，防反沖。
● 多路系統只允許一路系統單獨輸出，電量高的一路優先輸出，實現無縫切換。
● 模塊與太陽能供電系統之間帶 RS485 通訊，后臺可顯示多路供電系統的電壓、電流、剩余電量等信息。
● 輸出分別為 DC12V 寬電壓和 DC24V 恒壓輸出（輸出總功率不超過 60W），并帶 RS485 通訊。
● 采用防水線頭設計，充分考慮戶外雨雪天氣，短路造成的設備故障，有效防止各種腐蝕,滿足 IPX8；

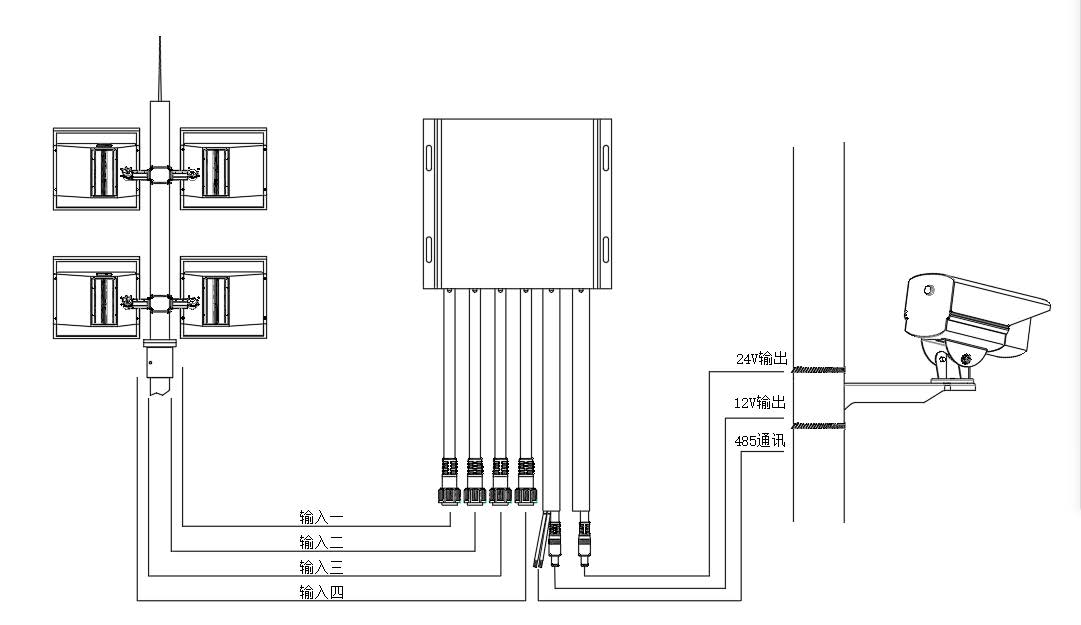

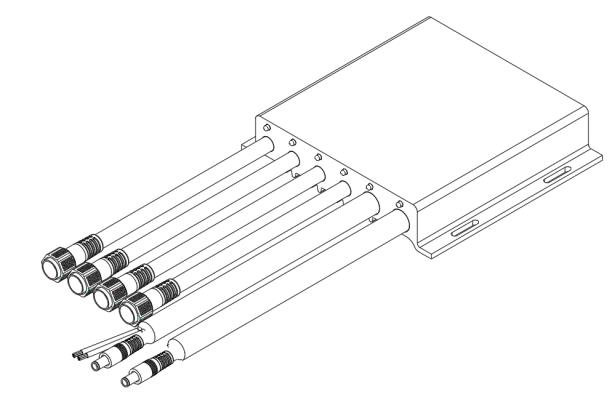

● 輸入為四條四芯防水線，每條線一對正負極，一對通訊 RS485。輸出為兩條線，一條四芯，一路 DC12V，一路通訊RS485。另一條線兩芯 DC24V。
● 自帶工作指示燈，可實現輸入輸出工作情況實時反饋，方便查看；
● 多路同時工作其中單路輸入系統出現故障不影響其它正常工作。
● 工作溫度-35 到 65℃

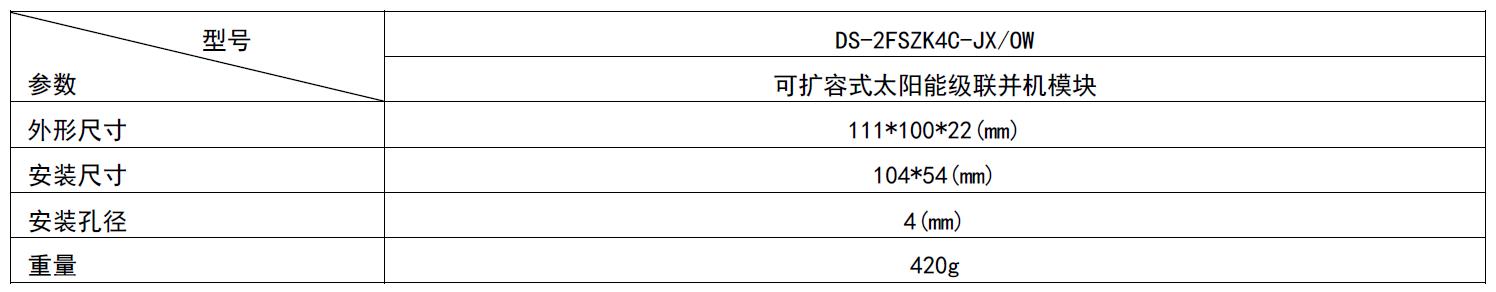

DS-2FSZK4C-JX/OW

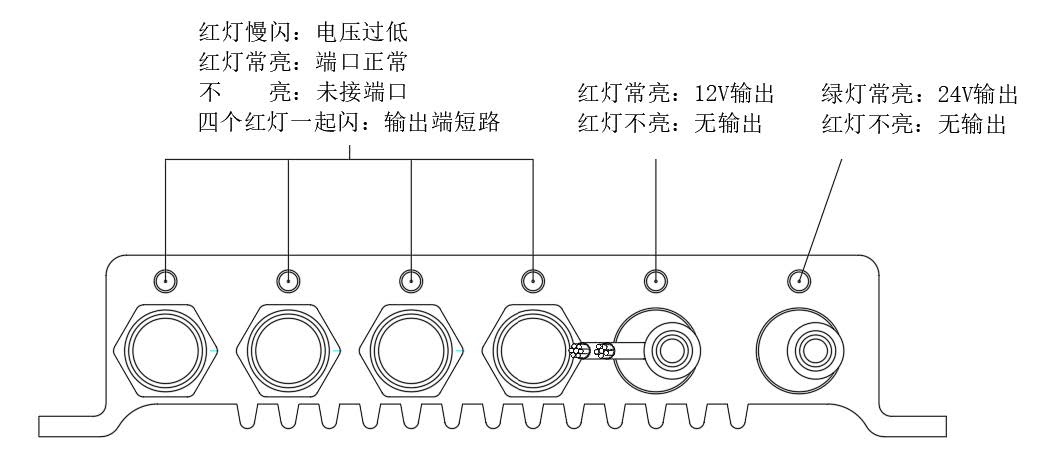

● 模塊在 12V 系統電壓下工作，使用時請先接輸入，模塊會自動識別輸入端口后開始工作，輸入端指示燈顯
● 示綠色代表正在工作端口，指示燈紅色代表當下低電壓端口。
● 模塊輸出端指示燈紅燈代表 12V 正在輸出狀態，綠燈代表 24V 正在輸出狀態，可同時使用，總功率 60 瓦以內。
● 單路太陽能供電系統有 485 通訊時，讀取電池數據以 485 通訊數據為主，沒有 485 通訊接口，以輸出電壓 數據為主。
● 輸入輸出電流不能超過模塊額定電流 6A。
● 模塊在上電時會識別蓄電池電壓，使用時請先接電池，并保證連接可靠。
● 模塊在運行期間會發熱，建議安裝在通風散熱的環境中。
● 控制器為防水線設計使用，如需單獨供電，務必清楚輸出和通訊正負極。
| 現象 | 問題 | 解決辦法 |
|
輸入指示燈不亮 |
電池供電有問題 |
檢查太陽能系統是否接好 輸入正負極是否正確 |
|
后臺讀取供電系統電壓高，但是不是此路輸出 |
線路輸出正負極有問題 |
檢查太陽能系統控制器輸出是否正常。 檢查太陽能系統輸出是否斷開或松動。 |
|
輸出指示燈不亮，監控設 備不工作 |
蓄電池電量不足 |
檢太陽能系統充電是否正常，電池板配置是否正確。 |
|
輸出線路短路 |
確認設備輸出線路是否正確 |
|
|
后臺為供電線路電壓，不 是 485 通信讀取電壓 |
通信故障 |
請檢查太陽能系統保護板是否正常，接線是否正確 |
|
綠燈不亮，輸入紅燈以 1 秒 的頻率閃爍 |
輸出短路一小時以上 |
檢查監控設備輸出是否正確，接線是否可靠 |
